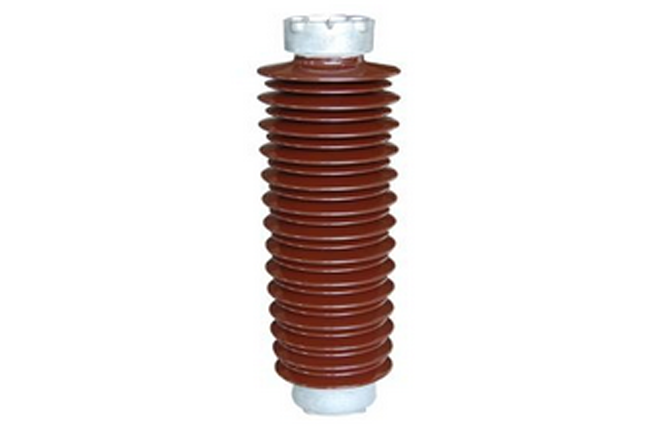

戶外棒形支柱絕緣子

來源： 萍鄉市信源電瓷制造有限公司 日期：2023-03-21 21:21:57 點擊：2242 屬于：高壓電瓷

棒形支柱絕緣子（solid-core post insulator）是1998年公布的電氣工程名詞。公布時間 1998年，經全國科學技術名詞審定委員會審定發布。出處《電氣工程名詞》第一版。

主要技術參數

產品型號	產品品號		圖號	額定電壓kV	機械破壞負荷（不小于）			爬電距離mm	主要尺寸mm							重量kg
	新品號	老品號			彎曲kN		扭矩kN·m		H	上附件			下附件
	新品號	老品號			正裝	倒裝	扭矩kN·m		H	a1	d1	孔數	a2	d2	孔數
ZSW-20/16-3	262009D		4	20	16	1.8		600	405	140	M12	4	210	18	4	22
ZSW-35/4-3	263004D		2	35	4		1.2	1015	405	140	14	4	140	14	4	14
ZSW-35/4	263007D		9	35	4		1.5	1200	610	140	M12	2	140	M12	4	27
ZSW-35/4-2		2637	3	35	4		1	900	405	140	14	4	140	14	4	14.2
ZSW-35/8-3	263001D		4	35	8		1.5	1015	450	140	M12	4	180	14	4	20
ZSW-40.5/4-4	263008D		6	35	4		2	1256	525	140	M12	4	180	14	4	20
ZSW-40.5/8-4	263009D		6	35	8		2	1256	525	140	M12	4	180	14	4	22
ZSW-72.5/4-3	264001D		6	63	4		1.5	1813	760	140	M12	4	140	M12	4	31
ZSW-110/10-3	265017D		6	110	10		4	3150	1150	127	M16	4	225	18	4	92
ZSW-110/6-4	265023D		6	110	6		3	3906	1340	140	M12	4	225	18	4	90
ZSW-110/4（倒置）	265027D		6	110	6		2	2150	1200	140	M12	4	225	18	4	73
ZSW-110/4	265028D		6	110	4		2	3150	1170	140	M12	4	225	18	4	75
ZSW-110/4L	265029D		9	110	6		3	3150	1190	140	M12	4	140	M12	4	72
ZSW-110/4-2	265144D	2676	6	110	4		2	2750	1080	140	M12	4	225	18	4	65
ZSW-110/8.5-2	265246D	2681	7	110	8.5	4.8	2	2750	1080	225	18	4	250	18	4	83
ZSW-110/4-3	265005D		6	110	4		2	3150	1150	140	M12	4	225	18	4	65
ZSW-110/4L-3-4	265104D		9	110	4		3	3150	1170	140	M12	4	140	M12	4	53
ZSW-110/6-3	265204D		6	110	6		3	3150	1150	140	M12	4	225	18	4	57
ZSW-110/4-3	265101D		6	110	4		2	3150	1200	140	M12	4	225	18	4	57.5
ZSW-110/4-3	265011D		6	110	4		3	4012	1340	140	M12	4	225	18	4	63
ZSW-110/6.12	265244D		6	110	6.12		2	2676	1080	140	M12	4	225	18	4	63
ZSW-110/12.75	265245D		6	110	12.75		2	2676	1080	225	18	4	250	18	4	85
ZSW-110/4	265140D		6	110	4		2	2676	1080	140	M12	4	225	18	4	62
ZSW-110/4	265021D		6	110	4		2	3528	1340	140	M12	4	225	18	4	83
ZSW-110/8.5	265242		5	110	8.5			2676	1080	225	18	4	250	18	8	80
ZSW-110/4	265145D		9	110	4		2	2676	1100	140	M12	4	140	M12	4	63
ZSW-110/4L	265032D		9	110	4		1.5	2750	1190	140	M12	4	140	,M12	4	67
ZSW-110/4	265026D		6	110	4		2	2750	1170	140	M12	4	225	18	4	73
ZSW-1150-20	265018D		7	110	20	14	4	3150	1150	225	18	4	254	18	8	118
ZSW-1150-28	265015D		7	110	28	20	4	3150	1150	254	18	8	275	18	8	109
ZSW-1150-8.5	265006D		7	110	8.5	4.8	2	3150	1150	225	18	4	250	18	4	83
ZSW-1150-12.5	265303D		7	110	12.5	7.2	3	3150	1150	225	18	4	250	18	4	81
ZSW-1150-17	265014D		7	110	17	9.4		3150	1150	225	18	4	254	18	8	110
ZSW-1200-8.5	265031D		7	110	8.5	4.8	4	3150	1200	225	18	4	250	4	18	88
ZSW-1330-8.5	265012D		7	110	8.5		3	3800	1300	225	18	4	250	18	4	71
ZSW-1390-8.5	265030D2		7	110	8.5		4	3906	1390	225	18	4	250	18	4	104
ZCW-1150-N1.5	265002D		7	110			1.5	3150	1150	180	14	4	180	14	4	57
ZCW-1150-N1.5	265022D		7	110		1.5		3150	1150	182	18	6	182	18	6	58
ZCW-1150-N1.5	265002D		7	110			1.5	3150	1150	180	14	4	250	18	4	71
ZS-220/4	265112、165210組合			220	4		2	2740	2120	140	M12	4	250	18	4
ZS-220/4	26500、165004組合			220	4		2	4284	2300	140	M12	4	250	18	4
ZS-220/6	265203 、 265302組合			220	6		3	4284	2300	140	M12	4	250	18	4
ZSW-220/4	265144D、265246D組合			220	4		2	5500	2160	140	M12	4	250	18	4
ZSW-220/4	265005D、265006D組合			220	4		2	6300	2300	140	M12	4	250	18	4
ZSW-220/4	265011D、265012D組合			220	4		3	7812	2670	140	M12	4	250	18	4
ZSW-220/6	265204D、265303D組合			220	6		3	6300	2300	140	M12	4	250	18	4
ZSW-220/10	265017D、265018D組合			220	10		4	6300	2300	127	M16	4	254	18	8
ZSW-220/12	265014D、265015D組合			220	12		6	6300	2300	225	18	4	275	18	8
